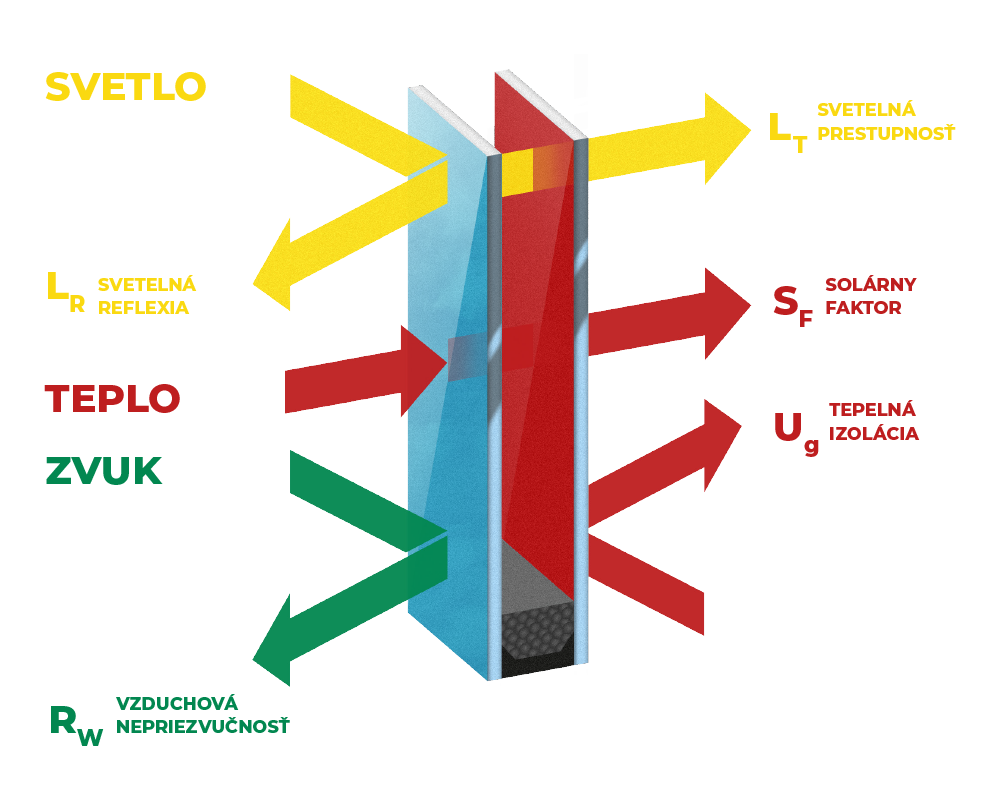

SVETELNÁ PRESTUPNOSŤ
Udáva, koľko percent viditeľného svetla prejde z exteriéru do interiéru. Čím vyššia hodnota, tým presvetlenejší interiér.
SVETELNÁ REFLEXIA
Udáva, koľko percent viditeľného svetla sa od skla odrazí späť do exteriéru. Čím vyššia hodnota, tým viac sa sklo podobá zrkadlu.
SÚČINITEĽ PRESTUPU TEPLA
Udáva, koľko tepla sklo prepustí z interiéru do exteriéru. Čím nižšia hodnota, tým viac sklo izoluje. U izolačných dvojskiel činí do 1,0 W/m²K, pri izolačných trojsklách je do 0,5 a pri izolačných štvorsklách do 0,3 W/m²K.
SOLÁRNY FAKTOR
Udáva, koľko tepla zo slnečného žiarenia prejde do interiéru. Čím vyššia hodnota, tým viac sa stavba vo vnútri prehrieva.
VZDUCHOVÁ NEPRIEZVUČNOSŤ
Udáva, ako veľmi sklo izoluje zvuky z exteriéru. Čím vyššia hodnota, tým menej hluku.
| Názov výrobku | Hrúbka (mm) | Tepelná priepustnosť Ug W/m²K | Solárny zisk g (%) ±2 | Svetelná priepustnosť LT (%) ±2 | Svetelná reflexia Lr (%) ±2 | Report | CE |
| TOPTHERM FLOAT | 24 | 2,6 | 80 | 83 | 15 | stiahnuť | stiahnuť |
| TOPTHERM | 24 | 1,1 | 66 | 82 | 11 | stiahnuť | stiahnuť |
| TOPTHERM ULTRA | 24 | 1,0 | 54 | 76 | 15 | stiahnuť | stiahnuť |
| TOPTHERM ECLAZ | 24 | 1,1 | 71 | 83 | 12 | stiahnuť | stiahnuť |
| TOPTHERM COOLLITE XTR 7033 | 24 | 1,0 | 33 | 70 | 11 | stiahnuť | stiahnuť |
| TOPTHERM COOLLITE XTR 5022 | 26 | 1,0 | 21 | 47 | 16 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL CC CLEAR | 24 | 1,1 | 35 | 36 | 33 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL CC CLEAR ULTRA | 24 | 1,0 | 28 | 34 | 34 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL CC BRONZ | 24 | 1,1 | 25 | 24 | 32 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL CC BRONZ ULTRA | 24 | 1,0 | 20 | 23 | 33 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL CC GREY | 24 | 1,1 | 23 | 22 | 32 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL CC GREY ULTRA | 24 | 1,0 | 19 | 20 | 32 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL SS GREEN | 24 | 1,1 | 34 | 50 | 36 | stiahnuť | stiahnuť |
| TOPTHERM STOPSOL SS GREEN ULTRA | 24 | 1,0 | 29 | 47 | 37 | stiahnuť | stiahnuť |
| TOPTHERM ULTRA KR | 18 | 0,9 | 54% | 76 | 15 | sťiahnuť | stiahnuť |
| Názov výrobku | Hrúbka (mm) | Tepelná priepustnosť Ug W/m²K | Solárny zisk g (%) ±2 | Svetelná priepustnosť LT (%) ±2 | Svetelná reflexia Lr (%) ±2 | Report | CE |
| TOPTHERM+ | 48 (52) | 0,5 (0,5) | 54 (54) | 74 (74) | 14 (14) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ ULTRA | 48 (52) | 0,5 (0,5) | 41 (41) | 65 (65) | 22 (22) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ ULTRA KR | 36 | 0,4 | 41 | 65 | 22 | stiahnuť | stiahnuť |
| TOPTHERM+ ECLAZ | 48 (52) | 0,5 (0,5) | 57 (57) | 77 (77) | 17 (17) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ COOLLITE XTR 7033 | 48 (52) | 0,5 (0,5) | 31 (31) | 64 (64) | 13 (13) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ COOLLITE XTR 7033 ULTRA | 48 (52) | 0,5 (0,5) | 29 (29) | 60 (60) | 15 (15) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ COOLLITE XTR 5022 | 48 (52) | 0,5 (0,5) | 19 (19) | 43 (43) | 17 (17) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ COOLLITE XTR 5022 ULTRA | 48 (52) | 0,5 (0,5) | 18 (18) | 40 (40) | 18 (18) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL CC CLEAR | 48 (52) | 0,5 (0,5) | 29 (29) | 33 (33) | 33 (33) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL CC CLEAR ULTRA | 48 (52) | 0,5 (0,5) | 22 (22) | 29 (29) | 35 (35) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL CC BRONZ | 48 (52) | 0,5 (0,5) | 20 (20) | 22 (22) | 32 (32) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL CC BRONZ ULTRA | 48 (52) | 0,5 (0,5) | 15 (15) | 19 (19) | 33 (33) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL CC GREY | 48 (52) | 0,5 (0,5) | 19 (19) | 20 (20) | 32 (32) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL CC GREY ULTRA | 48 (52) | 0,5 (0,5) | 14 (14) | 17 (17) | 33 (33) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL SS GREEN | 48 (52) | 0,5 (0,5) | 29 (29) | 46 (46) | 37 (37) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ STOPSOL SS GREEN ULTRA | 48 (52) | 0,5 (0,5) | 24 (24) | 41 (41) | 39 (39) | stiahnuť (stiahnuť) | stiahnuť (stiahnuť) |
| TOPTHERM+ REFIT | 24 | 0,6 | 42 | 66 | 22 | stiahnuť | stiahnuť |
| TOPTHERM+ REFIT CL 70/33 | 24 | 0,6 | 29 | 61 | 16 | stiahnuť | stiahnuť |
| Názov výrobku | Hrúbka (mm) | Tepelná priepustnosť Ug W/m²K | Solárny zisk g (%) ±2 | Svetelná priepustnosť LT (%) ±2 | Svetelná reflexia Lr (%) ±2 | Report | CE |
| TOPTHERM 4+ | 52 (76) | 0,4 (0,3) | 40 (40) | 61 (61) | 24 (24) | stiahnuť (stiahnuť) | |
| TOPTHERM 4+ COOLLITE XTR 7033 | 51 (77) | 0,4 (0,3) | 26 (26) | 52 (52) | 19 (19) | stiahnuť (stiahnuť) | |
| TOPTHERM 4+ COOLLITE XTR 7033 KR | 41 (55) | 0,3 (0,3) | 26 (26) | 52 (52) | 19 (19) | stiahnuť (stiahnuť) | |
| TOPTHERM 4+ COOLLITE XTR 5022 | 53 (79) | 0,4 (0,3) | 17 (16) | 35 (35) | 20 (20) | stiahnuť (stiahnuť) | |
| TOPTHERM 4+ COOLLITE XTR 5022 KR | 57 | 0,3 | 16 | 35 | 20 | stiahnuť | |
| TOPTHERM 4+ ECLAZ | 54 (80) | 0,4 (0,3) | 57 (57) | 73 (73) | 17 (17) | stiahnuť (stiahnuť) | |
| TOPTHERM 4+ ECLAZ KR | 54 | 0,3 | 57 | 73 | 17 | stiahnuť |
štandardná zvuková izolácia
| Označenie výrobku | doplnkove označenie | Rw (C;Ctr) | ext. sklo | dišt. rámik | stred. sklo | dišt. rámik | int. sklo | hmotnosť/m2 | hrúbka |
|---|---|---|---|---|---|---|---|---|---|
| TOPTHERM PLUS ZN | 39/43 | 39 (-3;-8) | 442 | 12 | 4 | 12 | 331 | 45 | 43 |
| TOPTHERM PLUS ZN | 39/47 | 39 (-3;-8) | 332 | 12 | 8 | 12 | 8 | 55 | 47 |
| TOPTHERM PLUS ZN | 39/42 | 39 (-2;-6) | 8 | 12 | 4 | 12 | 6 | 45 | 42 |
| TOPTHERM PLUS ZN | 39/44 | 39 (-2;-7) | 10 | 12 | 6 | 12 | 4 | 50 | 44 |
| TOPTHERM PLUS ZN | 39/42 | 39 (-2;-5) | 8 | 12 | 4 | 12 | 6 | 45 | 42 |
| TOPTHERM PLUS ZN | 39/45 | 39 (-2;-7) | 331 | 14 | 4 | 14 | 331 | 40 | 45 |
| TOPTHERM PLUS ZN | 40/45 | 40 (-1;-6) | 442 | 12 | 6 | 12 | 6 | 50 | 45 |
| TOPTHERM PLUS ZN | 40/48 | 40 (-3;-8) | 442 | 12 | 6 | 12 | 442 | 55 | 48 |
| TOPTHERM PLUS ZN | 40/45 | 40 (-3;-7) | 442 | 12 | 4 | 12 | 8 | 50 | 45 |
| TOPTHERM PLUS ZN | 40/48 | 40 (-2;-8) | 444 | 14 | 4 | 14 | 6 | 45 | 48 |
| TOPTHERM PLUS ZN | 41/43 | 41 (-2;-7) | 442 | 12 | 4 | 12 | 6 | 45 | 43 |
| TOPTHERM PLUS ZN | 41/48 | 41 (-1;-6) | 10 | 14 | 4 | 14 | 6 | 50 | 48 |
| TOPTHERM PLUS ZN | 41/46 | 41 (-2;-7) | 444 | 12 | 6 | 12 | 6 | 50 | 46 |
| TOPTHERM PLUS ZN | 42/47 | 42 (-2;-6) | 552 | 12 | 4 | 12 | 8 | 55 | 47 |
| TOPTHERM PLUS ZN | 42/47 | 42 (-2;-7) | 552 | 12 | 6 | 12 | 6 | 55 | 47 |
| TOPTHERM PLUS ZN | 43/49 | 43 (-2;-6) | 552 | 12 | 6 | 12 | 8 | 60 | 49 |
| TOPTHERM PLUS ZN | 43/51 | 43 (-1;-6) | 442 | 16 | 4 | 16 | 6 | 45 | 51 |
| TOPTHERM PLUS ZN | 43/47 | 43 (-2;-6) | 442 | 12 | 4 | 12 | 10 | 55 | 47 |
| TOPTHERM PLUS ZN | 43/57 | 43 (-2;-5) | 552 | 16 | 6 | 16 | 8 | 60 | 57 |
| TOPTHERM PLUS ZN | 43/49 | 43 (-1;-6) | 662 | 12 | 6 | 12 | 6 | 60 | 49 |
| TOPTHERM PLUS ZN | 43/38 | 43 (-3;-8) | 442 | 12 | 6 | 12 | 8 | 55 | 38 |
| TOPTHERM PLUS ZN | 43/47 | 43 (-2;-7) | 552 | 12 | 6 | 12 | 6 | 55 | 47 |
| TOPTHERM PLUS ZN | 44/55 | 44 (-2;-6) | 662 | 16 | 4 | 16 | 6 | 55 | 55 |
| TOPTHERM PLUS ZN | 44/51 | 44 (-3;-7) | 552 | 12 | 8 | 12 | 8 | 65 | 51 |
| TOPTHERM PLUS ZN | 45/59 | 45 (-1;-5) | 662 | 16 | 6 | 16 | 8 | 65 | 59 |
| TOPTHERM PLUS ZN | 46/52 | 46 (-1;-5) | 662 | 12 | 6 | 12 | 442 | 65 | 52 |
zvuková izolácia Silence
| Označenie výrobku | doplnkove označenie | Rw (C;Ctr) | ext. sklo | dišt. rámik | stred. sklo | dišt. rámik | int. sklo | hmotnosť/m2 | hrúbka |
|---|---|---|---|---|---|---|---|---|---|
| TOPTHERM PLUS ZN SC | 39/41 | 39 (-2;-7) | 442SC | 12 | 4 | 12 | 4 | 40 | 41 |
| TOPTHERM PLUS ZN SC | 39/40 | 39 (-2;-7) | 331SC | 12 | 6 | 12 | 4 | 40 | 40 |
| TOPTHERM PLUS ZN SC | 40/45 | 40 (-2;-7) | 442SC | 12 | 6 | 12 | 6 | 50 | 45 |
| TOPTHERM PLUS ZN SC | 41/43 | 41 (-1;-5) | 442SC | 12 | 6 | 12 | 4 | 45 | 43 |
| TOPTHERM PLUS ZN SC | 41/45 | 41 (-3;-8) | 442SC | 12 | 6 | 12 | 6 | 50 | 45 |
| TOPTHERM PLUS ZN SC | 42/43 | 42 (-1;-6) | 442SC | 12 | 4 | 12 | 6 | 45 | 43 |
| TOPTHERM PLUS ZN SC | 42/47 | 42 (-1;-7) | 552SC | 12 | 6 | 12 | 6 | 55 | 47 |
| TOPTHERM PLUS ZN SC | 43/47 | 43 (-2;-7) | 442SC | 12 | 6 | 12 | 8 | 55 | 47 |
| TOPTHERM PLUS ZN SC | 43/41 | 43 (-2;-6) | 331SC | 12 | 4 | 12 | 331SC | 40 | 41 |
| TOPTHERM PLUS ZN SC | 44/47 | 44 (-3;-8) | 442SC | 12 | 6 | 10 | 10 | 60 | 47 |
| TOPTHERM PLUS ZN SC | 44/47 | 44 (-3;-7) | 552SC | 12 | 4 | 12 | 8 | 55 | 47 |
| TOPTHERM PLUS ZN SC | 44/45 | 44 (-4;-9) | 442SC | 12 | 4 | 12 | 8 | 50 | 45 |
| TOPTHERM PLUS ZN SC | 45/57 | 45 (-2;-7) | 552SC | 16 | 6 | 16 | 8 | 60 | 57 |
| TOPTHERM PLUS ZN SC | 45/51 | 45 (-2;-7) | 444SC | 14 | 4 | 14 | 444 | 50 | 51 |
| TOPTHERM PLUS ZN SC | 45/49 | 45 (-3;-8) | 552SC | 12 | 6 | 12 | 8 | 60 | 49 |
| TOPTHERM PLUS ZN SC | 45/57 | 45 (-2;-5) | 552SC | 16 | 6 | 16 | 8 | 60 | 57 |
| TOPTHERM PLUS ZN PYROGUARD | 46/61 | 46 (-2;-6) | 331 | 12 | 4 | 12 | 27 | 90 | 61 |
| TOPTHERM PLUS ZN SC | 46/59 | 46 (-2;-6) | 662SC | 16 | 6 | 16 | 8 | 65 | 59 |
| TOPTHERM PLUS ZN SC | 47/53 | 47 (-1;-5) | 662SC | 12 | 6 | 12 | 10 | 70 | 53 |
| TOPTHERM PLUS ZN SC | 47/51 | 47 (-2;-6) | 552SC | 12 | 6 | 12 | 10 | 65 | 51 |
| TOPTHERM PLUS ZN SC | 47/54 | 47 (-1;-5) | 664SC | 12 | 6 | 12 | 10 | 70 | 54 |
| TOPTHERM PLUS ZN SC | 47/54 | 47 (-2;-8) | 444 | 18 | 4 | 14 | 442SC | 50 | 54 |
| TOPTHERM PLUS ZN SC | 47/48 | 47 (-2;-6) | 444 | 12 | 6 | 12 | 442SC | 55 | 48 |
| TOPTHERM PLUS ZN SC | 47/48 | 47 (-2;-6) | 442SC | 12 | 6 | 12 | 442SC | 55 | 48 |
| TOPTHERM PLUS ZN SC | 47/59 | 47 (-2;-5) | 552SC | 16 | 6 | 16 | 10 | 65 | 59 |
| TOPTHERM PLUS ZN SC | 47/58 | 47 (-1;-4) | 662 | 16 | 4 | 16 | 444 | 60 | 58 |
| TOPTHERM PLUS ZN SC | 48/55 | 48 (-1;-4) | 664SC | 14 | 4 | 12 | 554 | 65 | 55 |
| TOPTHERM PLUS ZN SC | 48/50 | 48 (-2;-6) | 552SC | 12 | 6 | 12 | 442SC | 60 | 50 |
| TOPTHERM PLUS ZN SC | 48/50 | 48 (-2;-7) | 442SC | 12 | 8 | 12 | 442SC | 60 | 50 |
| TOPTHERM PLUS ZN SC | 49/52 | 49 (-1;-7) | 662SC | 12 | 6 | 12 | 442SC | 65 | 52 |
| TOPTHERM PLUS ZN SC | 50/54 | 50 (-2;-6) | 662SC | 14 | 4 | 14 | 442SC | 60 | 54 |
| TOPTHERM PLUS ZN SC | 50/56 | 50 (-2;-7) | 662SC | 14 | 6 | 14 | 442SC | 65 | 56 |
| TOPTHERM PLUS ZN SC | 51/60 | 51 (-1;-4) | 882SC | 12 | 6 | 12 | 662SC | 85 | 60 |
| TOPTHERM PLUS ZN SC | 51/61 | 51 (-1;-4) | 664SC | 14 | 8 | 12 | 664SC | 80 | 61 |
| TOPTHERM PLUS ZN SC | 52/64 | 52 (-1;-3) | 882SC | 12 | 4 | 16 | 864SC | 85 | 64 |
bezpečnostné sklo, TopTherm Plus Secure - tepelná izolácia v kombinácii s bezpečnostným sklom
| Typ skla | Konštrukcia skla mm | Tepelná priepustnosť Ug W/m²K | Svetelná priepustnosť LT % (±2) | Slnečná priepustnosť g % (±2) | Hrúbka prvku mm |
|---|---|---|---|---|---|
| TopTherm Secure | |||||
| TopTherm Secure P1A | 33.1 / 33.2 | 6,5 / 7 | |||
| TopTherm Secure P2A | 44.2 | 8,5 | |||
| TopTherm Secure P3A | 44.3 | 9 | |||
| TopTherm Secure P4A | 33.4 / 44.4 | 7,5 / 9,5 | |||
| TopTherm Secure P5A | 44.6/55.6/66.6 | 10 / 12 / 14 | |||
| TopTherm Secure P6B | _ | 15 | |||
| TopTherm Secure P7B | _ | 22 | |||
| TopTherm Secure P8B | _ | 27 | |||
| TopTherm Plus Secure | |||||
| TopTherm Secure P1A | 7 – 16AR – 4 | 1,2 | 78 | 57 | 27 |
| TopTherm Secure P2A | 9 – 16AR – 4 | 1,2 | 78 | 57 | 29 |
| TopTherm Secure P3A | 9 – 16AR – 4 | 1,2 | 78 | 57 | 29 |
| TopTherm Secure P4A | 10 – 16AR – 4 | 1,2 | 78 | 56 | 30 |
| TopTherm Secure P5A | 12 – 16AR – 4 | 1,2 | 78 | 56 | 32 |
| TopTherm Secure P6B | 15 – 16AR – 6 | 1,2 | 73 | 48 | 37 |
| TopTherm Secure P7B | 17 – 16AR – 6 | 1,2 | 73 | 48 | 39 |
| TopTherm Secure P8B | 27 – 16AR – 6 | 1,2 | 71 | 43 | 49 |
Legenda: AR = Argón, KR = Kryptón, Ug = súčiniteľ tepelnej priepustnosti, LT = svetelný činiteľ prestupu svetla, g = súčiniteľ celkovej priepustnosti slnečného žiarenia, LR = vonkajšia reflexia svetla, RW = index vzduchovej nepriezvučnosti, C;Ctr = spektrum hodnôt prispôsobenia, VSG = vrstvené bezpečnostné sklo, VSG SC = vrstvené bezpečnostné sklo so zlepšenými zvukovo-izolačnými vlastnosťami
Určené hodnoty sú platné pre vertikálnu inštaláciu. Rozmerové tolerancie a výrobné možnosti podľa aktuálnych podmienok. Výňatok z celkového výrobného programu, možné vyrobiť aj iné kombinácie. Viac na www.vak.sk/kontakt.
Technické údaje tu uvedené sú platné v čase tlače a môžu sa kedykoľvek zmeniť. Hodnoty sa vzťahujú k údajom dodávateľov alebo sú získané v nezávislých skúšobniach v súlade s platnými normami.
